UR-D2

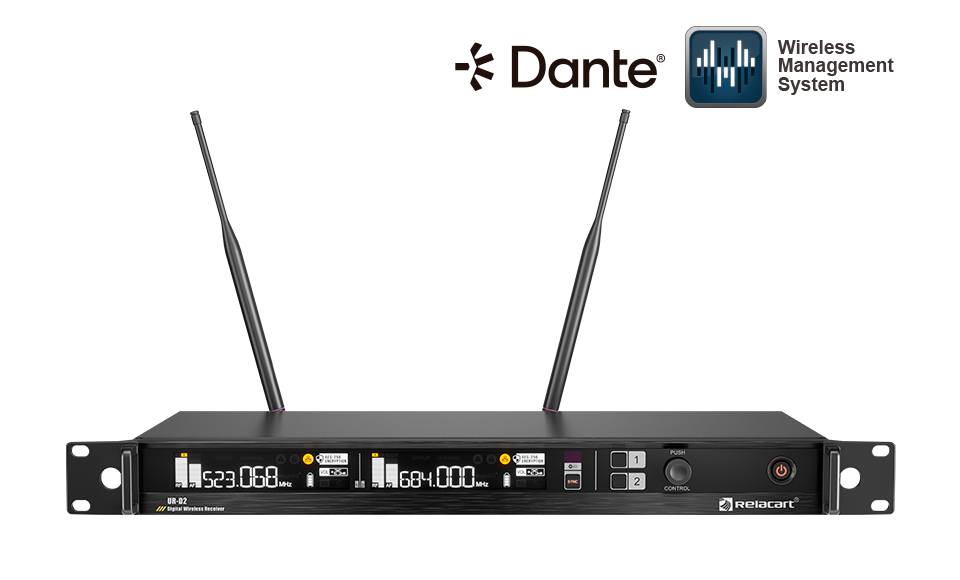

Receptor UR-D2

Especificaciones del sistema

Formato del chasis: estándar EIA 1U

Modo de recepción: Recepción diversity de dos canales

Estabilidad de frecuencia: ±0,005%

Rango de frecuencia portadora: 470 MHz – 936 MHz

Distancia de operación: 100 m (en espacio abierto)

Frecuencia de muestreo: 24-bit / 48 kHz

Respuesta de frecuencia: 20 Hz – 20 kHz ±1 dB

Método de modulación: QPSK

Ancho de banda: 64 MHz (según la región)

Relación señal/ruido (S/N): 110 dB

Distorsión armónica total (T.H.D): <0,1% @ 1 kHz

Paso de sintonización RF: 25 kHz

Rechazo de imagen: 70 dB (valor típico)

Sensibilidad RF: -98 dBm @ 10 BER

Latencia: <3 ms

Rango dinámico de audio: 120 dB (ponderación A, valor típico,

ganancia del sistema @ +10)

Distorsión armónica total: <0,1% (-12 dBFS entrada,

ganancia del sistema @ +10)

Rango de temperatura de funcionamiento: -10 °C a 50 °C

Rango de temperatura de almacenamiento: -20 °C a 70 °C

Alimentación: DC 12V / 1A

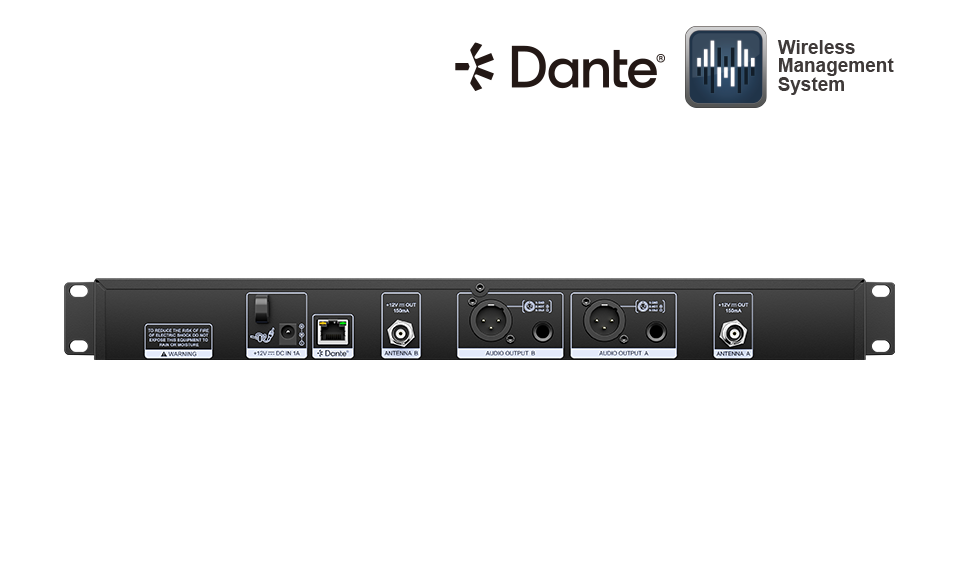

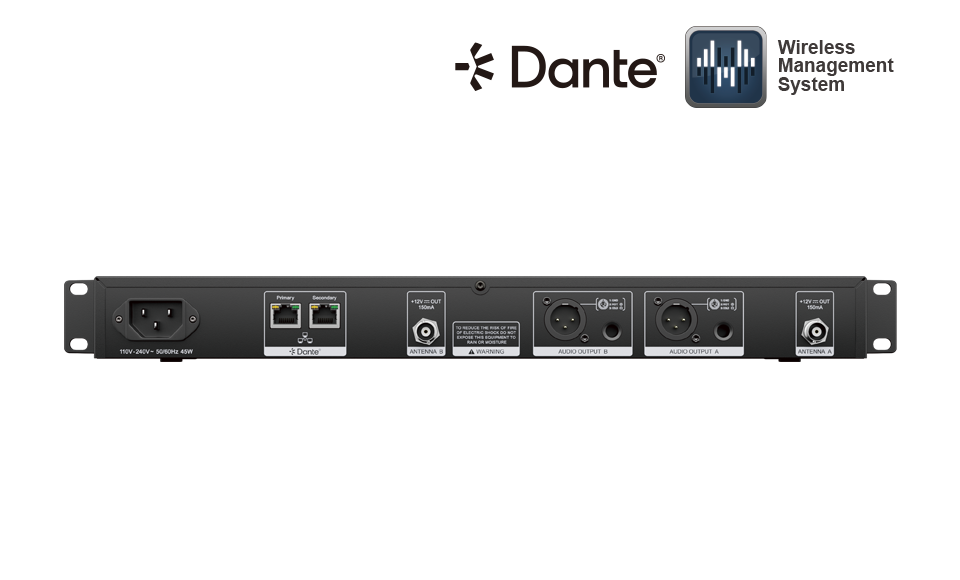

Conectores de antena: Doble BNC con alimentación +12V / 150 mA

Salida de audio: Jack 6,3 mm

Salida de audio balanceada: 2 × XLR

Dimensiones (mm):410 (L) × 206 (An) × 43 (Al)

Peso: aprox. 2 kg

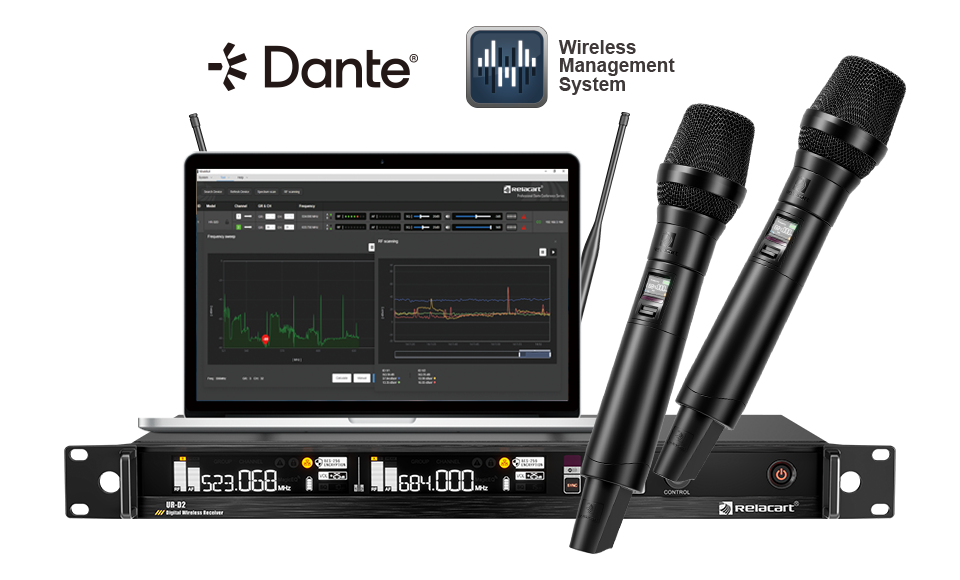

Micrófono de mano inalámbrico UR-D1H

Rango de frecuencia portadora: 470 MHz – 936 MHz

Respuesta de frecuencia de audio: 20 Hz – 20 kHz ±1 dB

Radiación armónica: Más de 45 dB por debajo de la portadora principal

Ancho de banda: 64 MHz por canal (según la región)

Método de modulación: Tecnología digital patentada de Relacart

Ancho de banda ocupado: 200 kHz

Impedancia: 50 Ω

Potencia de salida RF: Alta / Media / Baja

Ajuste de volumen: +15 a -5 dB, en pasos de 1 dB

Alimentación: 2 × baterías AA

Consumo de corriente: 270 mA (típico)

Autonomía de batería: Aproximadamente 8 horas (con baterías alcalinas)

Dimensiones (mm): Ø55 × 269 (largo)**

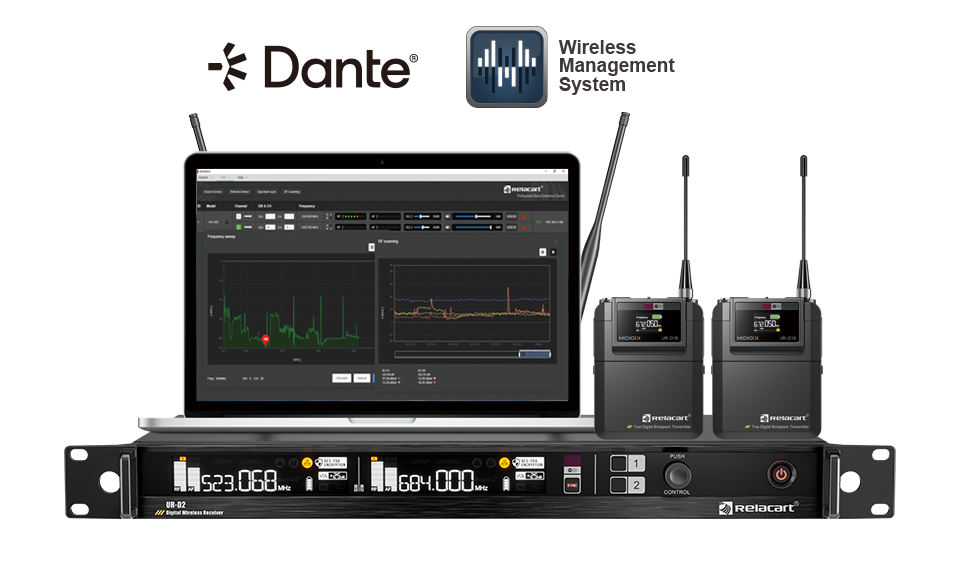

Transmisor de petaca inalámbrico UR-D1B

Rango de frecuencia portadora: 470 MHz – 936 MHz

Respuesta de frecuencia de audio: 20 Hz – 20 kHz ±1 dB

Radiación armónica: Más de 45 dB por debajo de la portadora principal

Ancho de banda: 64 MHz por canal (según la región)

Método de modulación: Tecnología digital patentada de Relacart

Ancho de banda ocupado: 200 kHz

Entrada de audio: Conector mini XLR de 4 pines

Impedancia: 50 Ω

Potencia de salida RF: Alta / Media / Baja

Ajuste de volumen: +15 a -5 dB, en pasos de 1 dB

Alimentación: 2 × baterías AA

Consumo de corriente: 270 mA (típico)

Autonomía de batería: Aproximadamente 8 horas (con baterías alcalinas)

Dimensiones (mm): 65 (largo) × 21,3 (ancho) × 75,5 (alto)**
