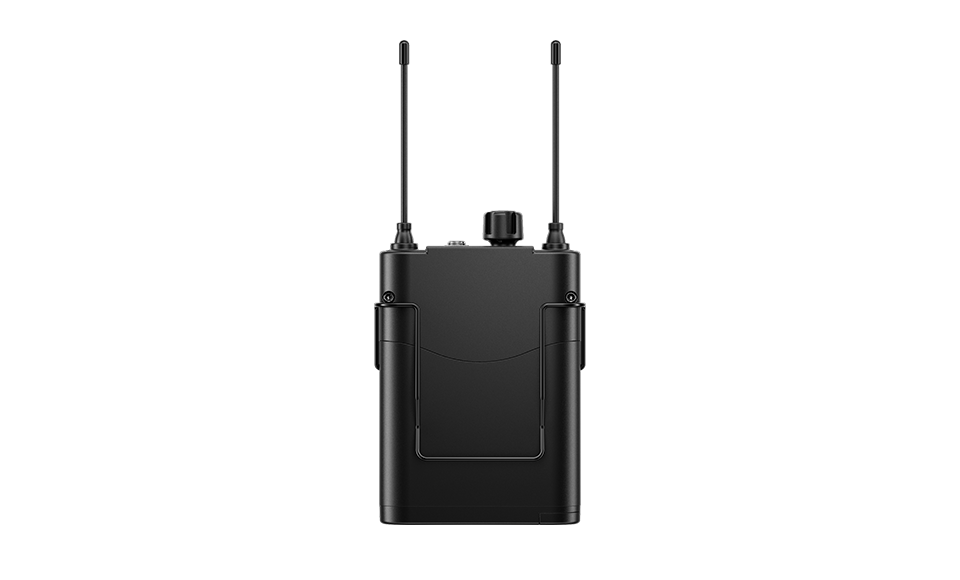

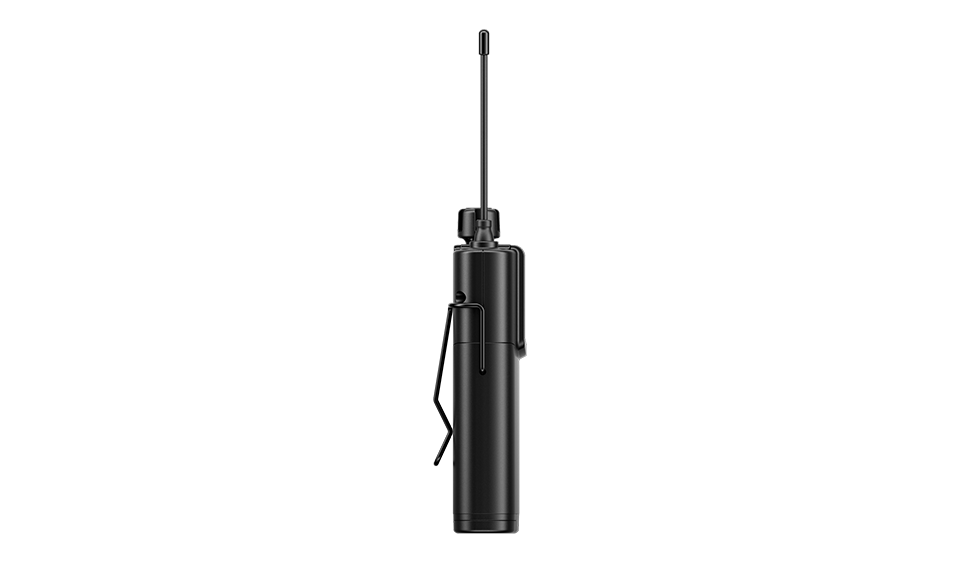

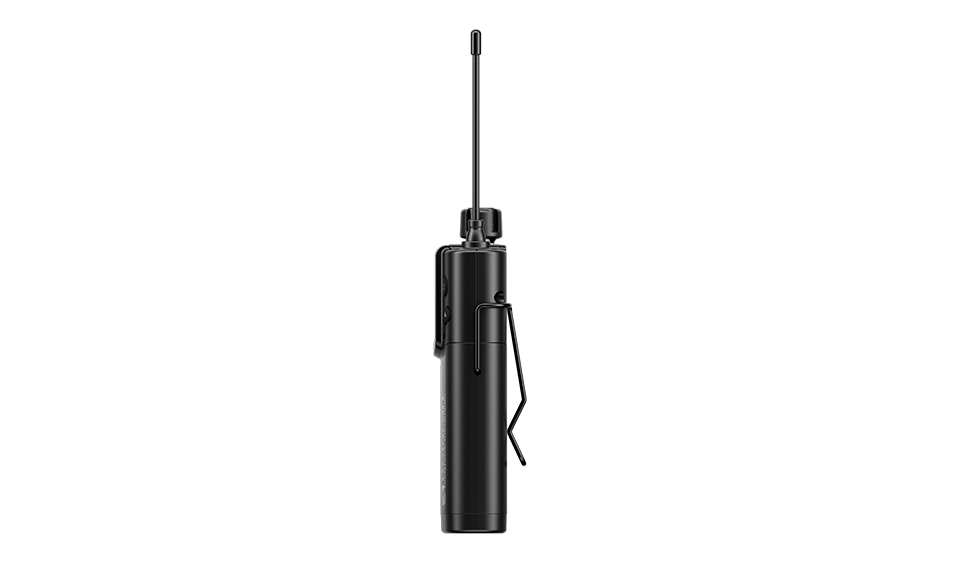

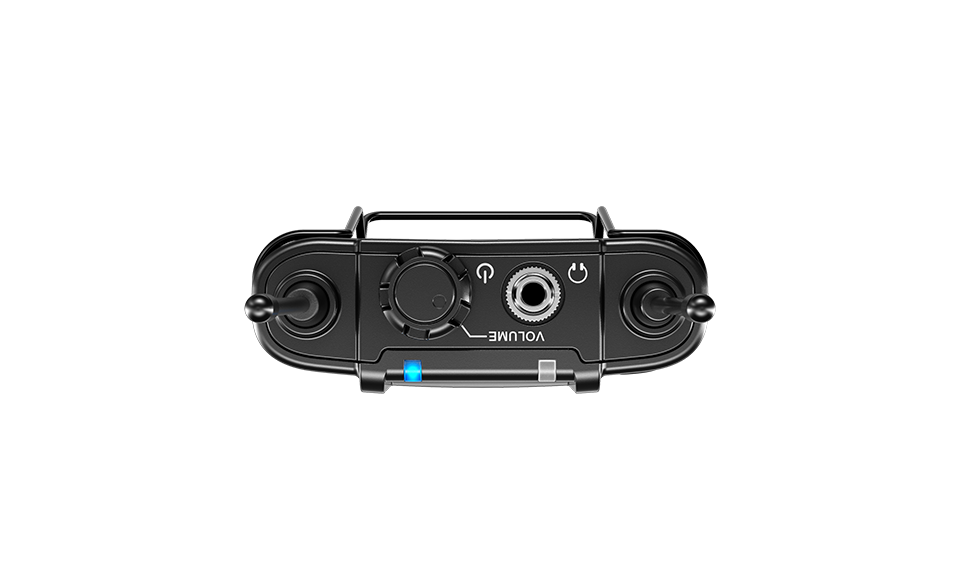

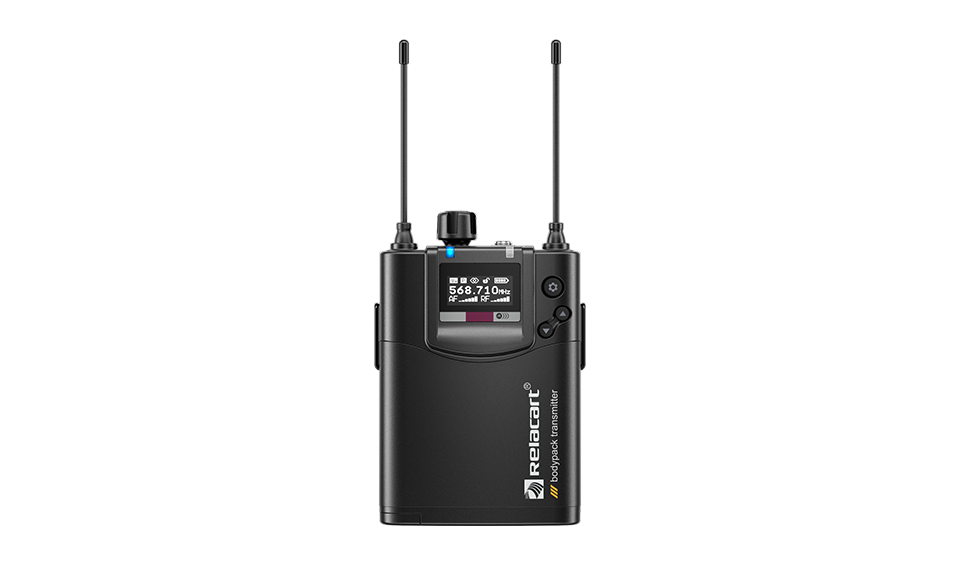

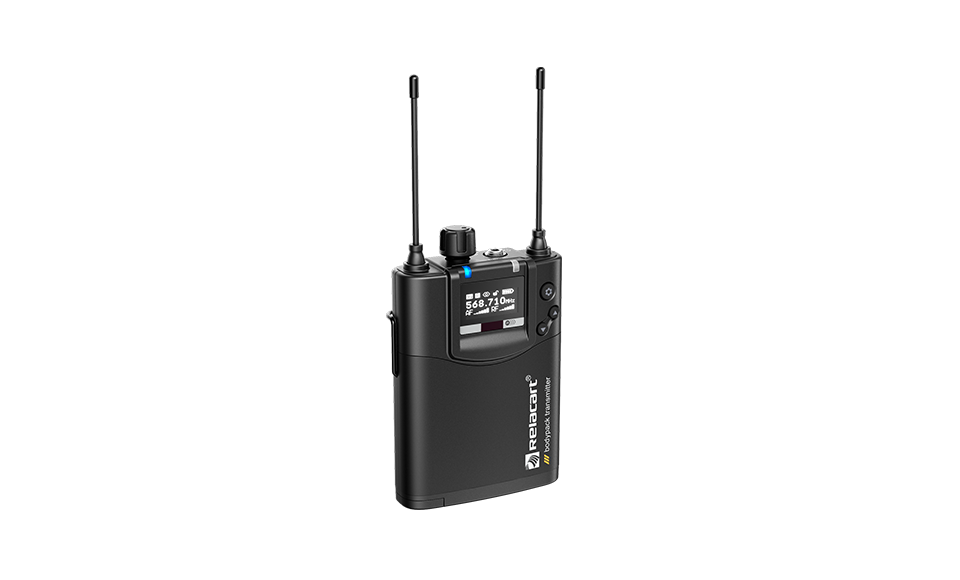

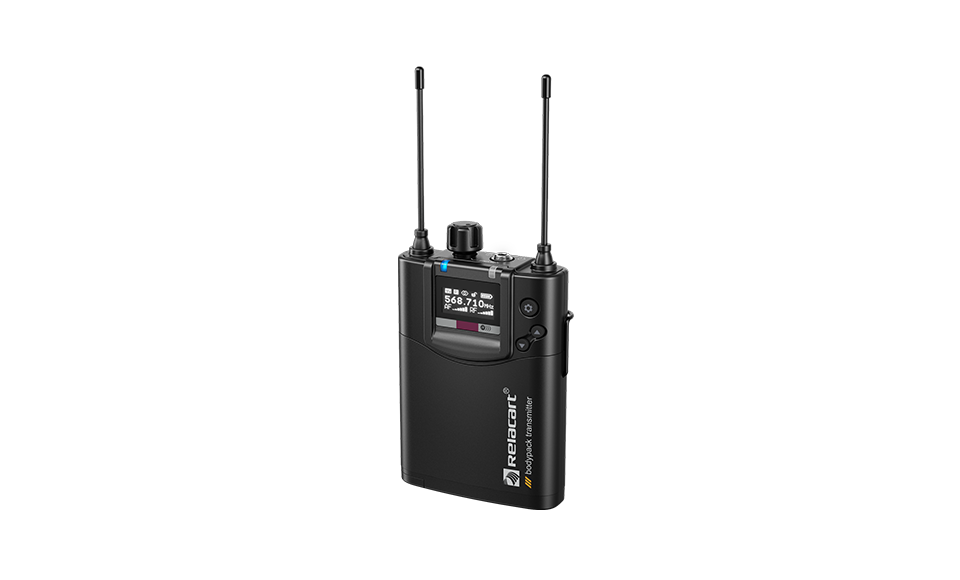

Receptor PM-320R
Modo de recepción: recepción de diversidad de antena
Banda de frecuencia portadora: 554MHz-936MHz
Número de grupos de canales: canal único
Modo de modulación: FM MPX
THD integral:
Relación S/N completa: > 100 dB
Respuesta de frecuencia completa: 25 Hz-15 KHz ± 3 dB
Elevación de alta frecuencia:+8dB a 10KHz
Estabilidad de frecuencia: ± 0,005%
Distancia de trabajo efectiva: Aproximadamente 100 metros
Potencia de salida: 2 × 150 mW a 1 KHz (T.H.D: 3%)
Sensibilidad: S/N > 60 dB cuando el offset es igual a 25 KHz y 6 dBuV
Ancho de banda: 32MHz
Resolución estéreo: ≥ 55 dB, a 1 KHz
Consumo actual: 165 mA (típico)
Desviación máxima: ± 48 KHz
Batería: AA × 2
Duración de la batería: aproximadamente 8 horas
Limitador: 6 dB por paso, se puede cerrar.
Modo de oscilación: síntesis de frecuencia de bloqueo de fase PLL
Toma de salida: toma de auriculares estéreo de 3,5 mm
Peso: aproximadamente 100 g

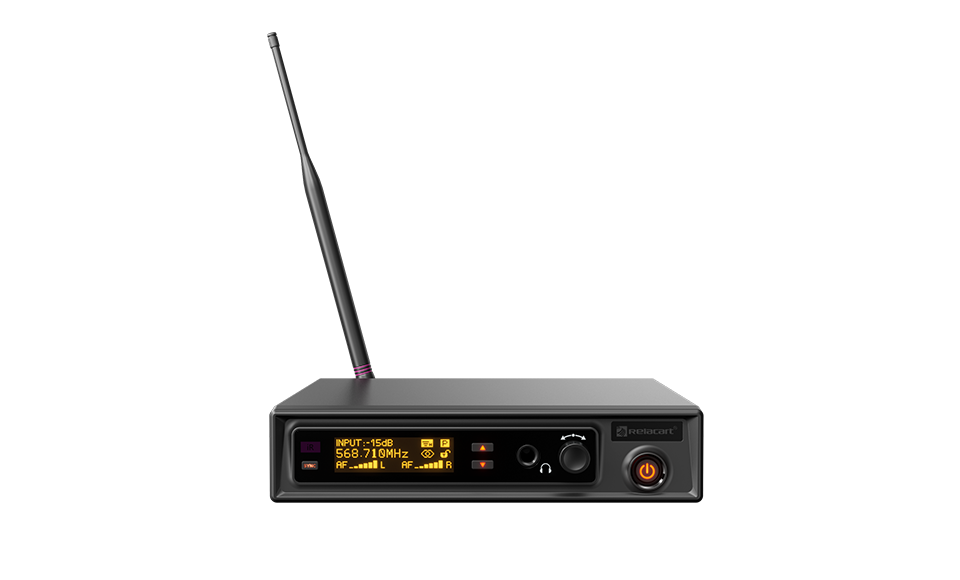

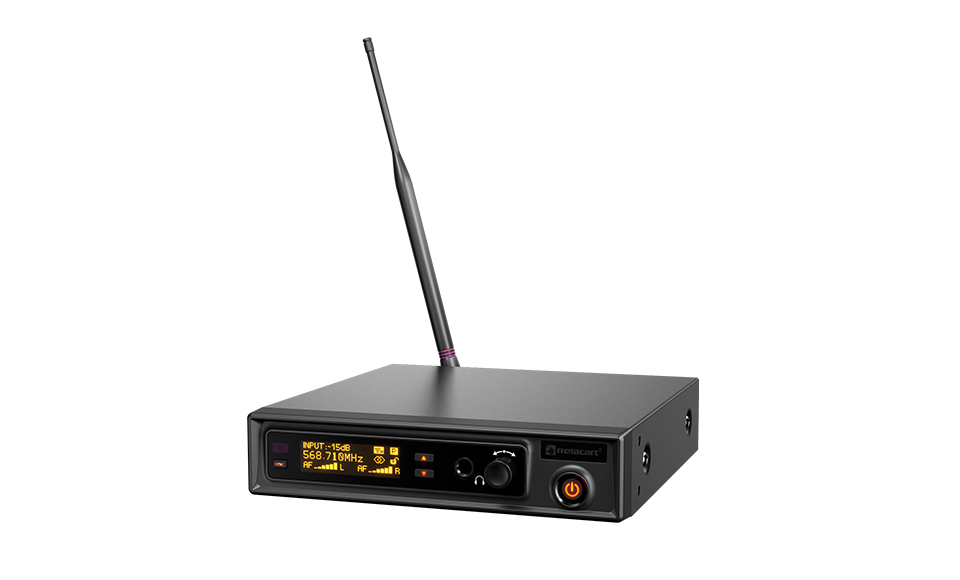

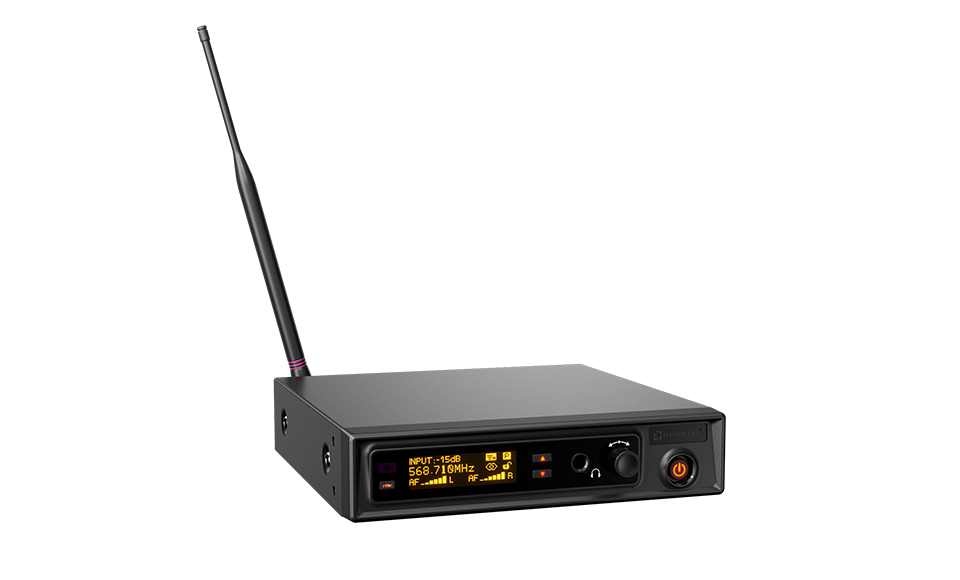

Transmisor PM-320
Especificación del chasis: 1/2 EIA estándar 1U
Banda de frecuencia portadora: 554 MHz ~ 936 MHz
Desviación máxima: ± 50 KHz
Número de grupos de canales: canal único
Modo de modulación: FM MPX (estéreo)
Relación S/N completa:>100dB
THD integral:
Ancho de banda: 32MHz
Respuesta de frecuencia completa: 25 Hz-15 KHz ± 3 dB
Potencia de salida: 10mW
Consumo actual: 140 mA (típico)
Modo de fuente de alimentación: CC 12 V
Estabilidad de frecuencia: ± 0,005% (0~50 °C)
Modo de oscilación: síntesis de frecuencia de bloqueo de fase PLL
Radiación armónica: más de 60 dB inferior a la onda principal

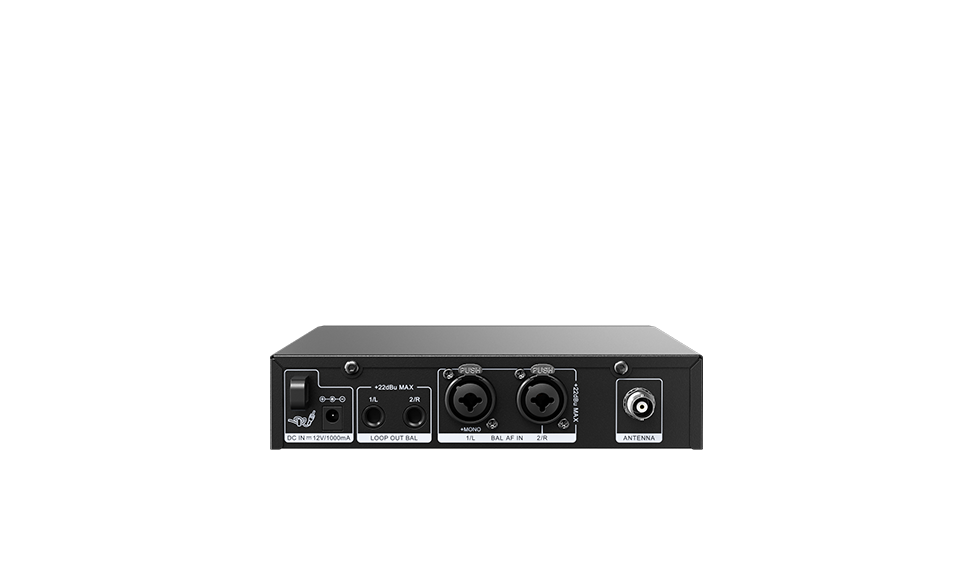

Salida de audio: φ conector balanceado de 6,3 mm × 2
Tono de control MPX: frecuencia: 19 KHz, desviación: ± 5 KHz
Entrada de audio: Nivel de línea × 2, XLR y conector compuesto co de φ 6,3 mm
Dimensiones (mm): 200 (ancho) × 199 (profundidad) × 44 (alto)
Peso: aproximadamente 955 g
